WJ花键连接球面滚子链卷筒联轴器

产品说明:

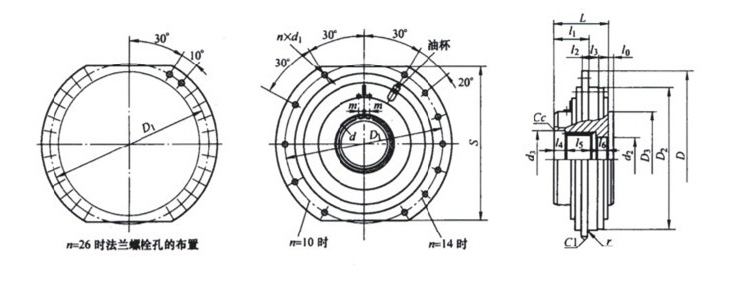

  起重机卷筒用球面滚子联轴器由外套、球面滚子、半联轴器、内盖、外盖等件组成,见图。半联轴器通过沿圆周分布的球面滚子与外套相联接,球面滚子嵌在半联轴器和外套之间的孔内,以传递转矩并承受径向力,兼起调心轴承的作用,可补偿减速器的输出轴与卷筒轴线之间的角位移,其机构与弹性柱销齿式联轴器相类似。使用时,半联轴器套装于减速器输出轴上,外套与钢丝绳卷筒用高强度螺栓联接,转矩和径向载荷通过球面滚子在半联轴器和外套之间的传递。球面滚子联轴器具有补偿两轴相对位移的性能,结构紧凑,质量轻,可靠性高,安装方便,用于起重机小车上机构容易布置。适用于起重机起升机构的减速器与卷筒的联接及其他类似机构的联接。可作为传递转矩及支承径向载荷之用。工作温度范围为-25~80℃;传递公称转矩4000~800000N·m;许用径向力14500~450000N。

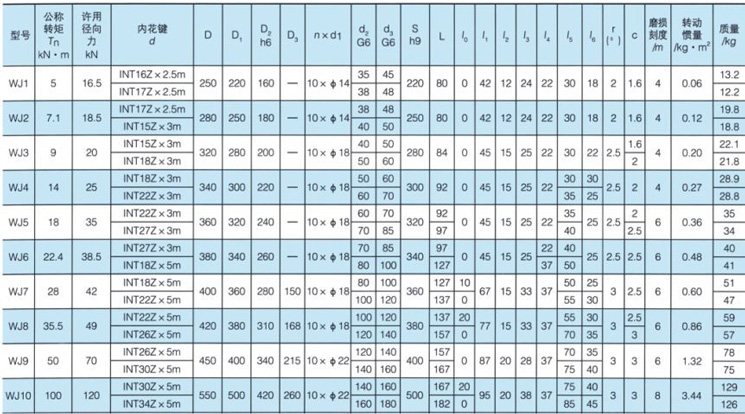

详细参数:
