WZL卷筒联轴器

产品说明:

  卷筒用鼓形齿式联轴器是一种挠性联轴器,主要用于起重设备中起升机构的减速器输出轴与钢丝绳卷筒的连接,也适用于其它类似的既传递转矩又承受径向载荷的机械设备,但不能用作需承受轴向载荷的传动。 DC系列卷筒用鼓形齿式联轴器的特点是:能传递较大转矩,径向承载能力大,可补偿轴线偏移,能适用于普通轴伸减速器,结构紧凑,装折调整方便,带有磨损指示,可靠,特别适用于起重设备的起升机构。

安装方法和注意事项

  1、本联轴器安装前。应检查联接的配合,并清洗掉防锈油脂,去除毛刺,擦尽油污等。

  2、安装时,先将外盖和密封圈套的半联轴器的减速器侧,然后将半联轴器加热后套装在减速器的输出轴上。注意,加热应在油浴中进行,油温不才超过130℃,且应缓慢均匀地加热,切不可加热过快,造成局部冷热不匀而变形。

  3、当半联轴器冷却后,先按标记将外套装上,再将外盖、内盖和密封圈装上。

  4、若联轴器较小,需采用整体加热套装时,联轴器在油浴中加热时间不得超过4小时,温度不得高与80℃,且应选用不会损害密封圈的导热油。

  5、安装时,须保证定位磨损指针的位置正确。装好后,指针两侧刻线与轴向定位刻痕平齐,指针前端刻线正对齿侧隙界限咔痕之间。

  6、联轴器与卷筒的联接以及端盖紧固采用强度性能等级大于或等于8.8级的螺栓组,推荐按表8给定的预紧力矩拧紧,要是由设计计算确定。

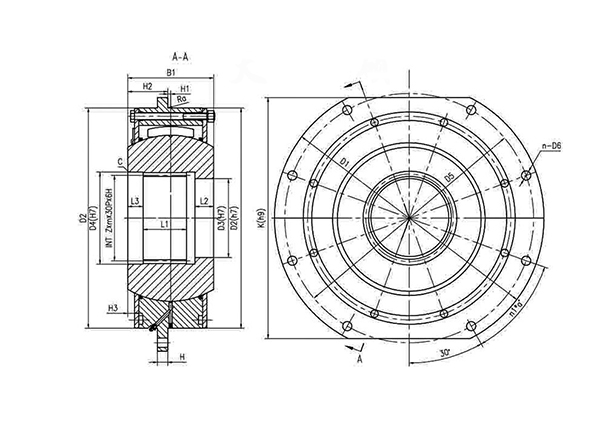

详细参数:

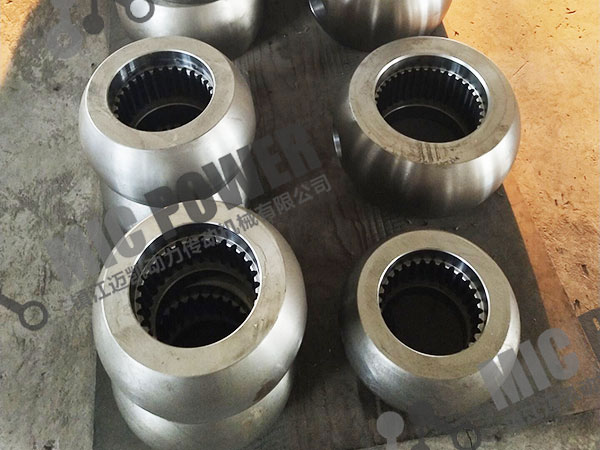

发货现场:
