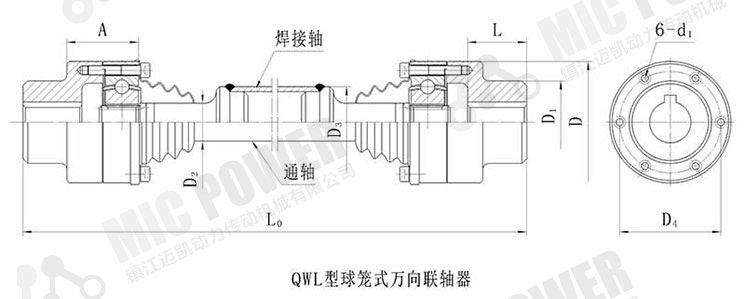

QWL球笼式联轴器
产品说明:
球笼式万向联轴器的特点
(1)具有缓冲、减振性能,可降低噪声,自动循环润滑;
(2)在相同回转直径和倾角下,可提高 0.5~1倍的承载能力;
(3)同步性好,即使单球铰柱塞式万向联轴器也可保证同步性;
(4)轴向 x,径向 y初偿量均较大,尤其是轴向 x无需外联花键即可实现;
(5)结构新颖,质量轻,工艺性好,易于批量生产,降低成本;
(6)工作可靠,装拆方便,便于维护,使用寿命长,不仅是低速重载和常规转速工况轴系传动的通用部件,而且也可用于高速传动。该万向联轴器适用范围广泛,尤其是适合于大倾角、径向尺寸受限制工况条件的轴系传动。球笼式万向联轴器是通过球笼外环和星形内环分别与主、从动轴相联,传力钢球的中心都位于通过联轴器中心的平面内,并装在由球形外环和星形内环外球面凹槽组成的滚道中,两个球面的中心与万向联轴器的中心重合,为了保证所有钢球中心都在两轴轴线间夹角的平分面上,钢球装于球笼内,从而保证了联轴器主、从动轴之间的夹角变化时,传力点能始终位于夹角的平分线上,因此,球笼式万向联轴器主、从动轴间的传速得以保持同步。

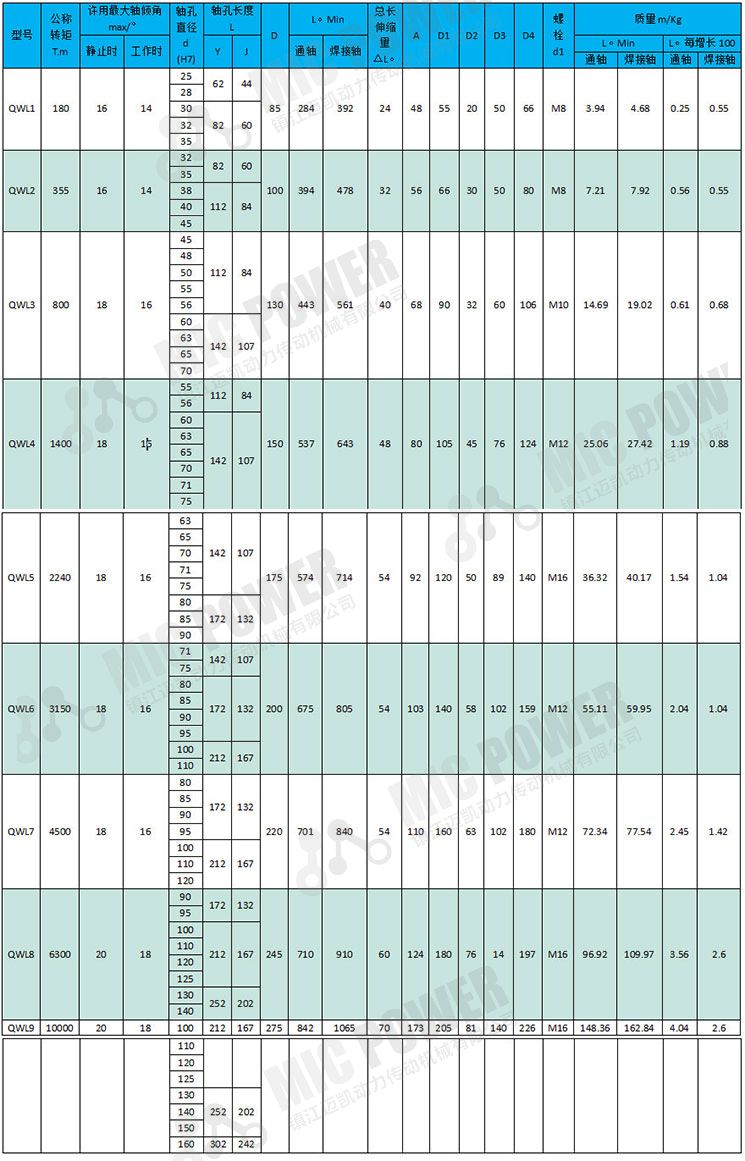

详细参数:
